一、JTY-GM-GST9611點型電光電感煙火災探測器概述：

　　JTY-GM-GST9611點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的智能光電感煙探測器，是在JTY-GD-G3 型點型光電感煙火災探測器功能的基礎上研制而成的產品。本感煙探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。

二、JTY-GM-GST9611點型電光電感煙火災探測器特點：

　　●專業造型設計，超薄型；

　　●超大指示燈指示，360度范圍可見；

　　●具有溢水孔設計，防止積水滲漏；

　　●迷宮設計獨特，抗灰塵污染性強；

　　●在線電子編碼；

　　●自診斷、自補償、自學習；

　　●支持數字化總線；

　　●迷宮為專利產品，專利號為：ZL03100624.8。

三、JTY-GM-GST9611點型電光電感煙火災探測器技術特性：

四、JTY-GM-GST9611點型電光電感煙火災探測器結構特征與工作原理：

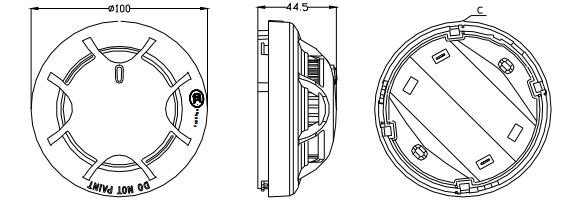

　　1.探測器外形示意圖如圖1所示。

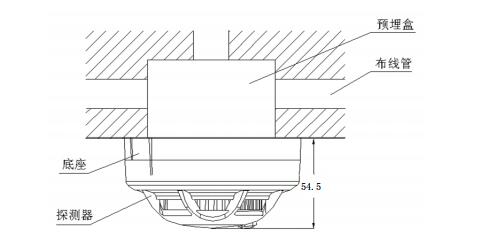

　　2.探測器安裝方式示意圖如圖2所示，接線盒可采用86H50 型標準預埋盒。

圖2

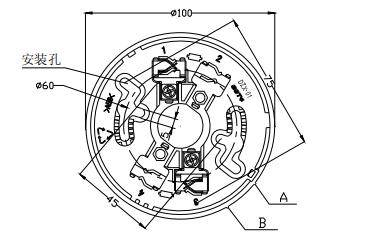

　　DZX-01 型定位底座示意圖如圖3所示。

圖3

　　底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。 < /p> 布線要求：與JTY-GD-G3型點型光電感煙火災探測器相同。

　　3.工作原理

　　感煙探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。
