根據固定滅火和報警的要求，為充分地體現消防應以“預防為主，防治結合”的原則。本工程在自動報警和自動滅火的配合上必須根據工程的特點，講究施工工藝。

一、 消防控制中心工作原理

根據國家有關消防法規的規定，本系統消防設施主要由以下系統組成：

1、 自噴水滅火系統

2、 二氧化碳滅火系統

3、 防排煙系統

4、 消防廣播系統

5、 疏散與應急照明系統

6、 消防給水系統

以上各系統既是獨立的又是相互聯系的，其獨立性在于其各自發揮不同的作用。相互聯系性在于所有的系統均受控制中心的指揮，協調行動，相互配合，完成從發現火災到消滅火火災，使火災損失降到最低限度的過程。以上各個系統，既可統一動作，又可單獨動作，統一動作時只能由控制中心來執行，單獨動作時，各個系統由人員操作完成。因此本系統的消防設施既有其完整性，又有獨立性。

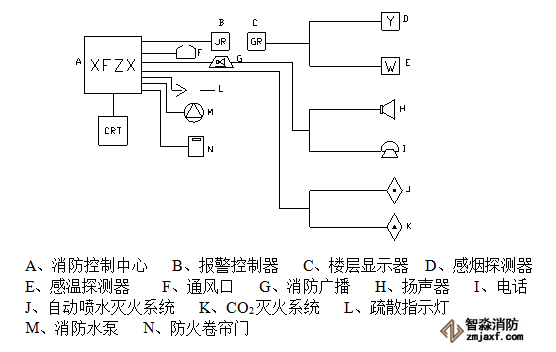

本系統的消防設施工作原理如圖：

由各類探測器來監測環境的火災情況，一旦有火災發生，由探測器將信息傳送給報警控制器并報警，然后由報警器將信息傳送給CRT，并對信息進行確認，發出報警信號，將信息傳送給控制中心。控制中心再次確認后，切斷（一般使用）電源，打開應急照明和疏散指示燈，打開排煙風機，向控制區域內廣播火災信息，引導人員疏散，并將信息傳送到有關部門，啟動消防泵，啟動防火卷簾和防火門，關閉防火閥，將火災區域予以分隔，啟動滅火系統，對火災區域?qū)嵤缁稹?/span>

二、 火災自動報警系統的工作原理

火災自動報警系統是所有固定消防設施中的火災感知系統，用于發現火災，并將火災信息在第一時間傳送給消防控制中心，由消防控制中心采取后續措施。

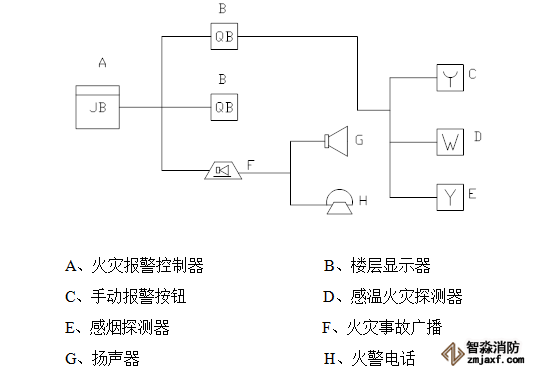

火災自動報警系統的基本結構如圖：

火災報警系統主要由探測器和控制器組成，探測器通過對被保護范圍內環境的溫度、煙霧濃度和光的變化進行監測，當這種變化達到一定值時，就與其貯存的火災特性進行比較確認，然后將火災信息傳送給火災報警控制器，由控制器顯示火災地址并發出聲、光報警，另外，控制器還要將這些信息傳送給消防控制中心。

1、 火災報警控制器

火災報警控制器根據國家GB4717-93標準規定，應具備的功能如下：

（1） 能為火災探測器供電；

（2） 接受火警信號后發出聲光報警，指示火災發生部位，并予保持，直至手動復原，聲信號消除，光信號保持，如再有火警信號輸入后能重新發出聲報警信號；

（3） 自動記錄火警輸入時間，電子鐘停走；

（4） 能檢查火災報警控制器報警功能；

（5） 當報警線路斷線，電源發生故障時，能自動發出與火警報警信號

2、 集中報警控制器

三、 自動滅火系統的工作原理

自動滅火系統在整個建筑固定消防設施中起著直接撲滅火災的作用，是保護建筑本身和其內部和各類財產安全的最有效手段，是評價建筑固定消防設施是否準確可靠的最終依據之一。因此，自動滅火系統的作用是給人們最直觀的滅火作用。

（一） 自動噴水滅火系統

自動噴水滅火系統是目前國內最廣泛的滅火系統。該系統具有滅火效率高，不污染環境，使用壽命長，經濟適用、維護方便等優點。

1、 自動噴水滅火的基本結構和工作原理

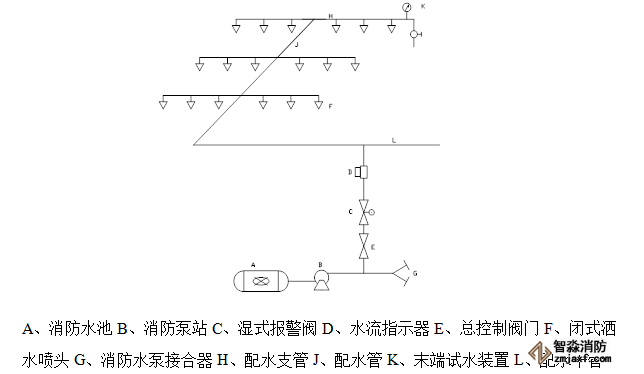

自動噴水滅火系統由水源、加壓送水、報警閥、管網噴頭以及火災探測系統等組成。本自動噴水滅火系統屬于濕式自動噴水滅火系統。其結構如下圖：

2、 系統的工作原理

當發生火災時，灑水噴頭的感溫元件自動脫落，并開始向保護區灑水，由于系統內的水由原來的相對靜止?fàn)顟B(tài)，變?yōu)榱鲃?dòng)狀態，水流指示器感應并送出信號，造成濕式報警閥的上下部的水壓差，從而開啟閥片，使供水管路暢通。根據水流指示器和壓力開關的信號，控制器啟動消防水泵向管網加壓供水，達到持續自動噴水滅火的作用。其工作原理如下圖：

（二） 二氧化碳滅火系統

二氧化碳滅火系統是目前使用較多的一種氣體滅火系統，它在氣體滅火系統中滅火最迅速，一般都只有短短幾秒鐘的時間，而且滅火后不留任何痕跡，不會造成其它損失。目前使用氣體滅火系統的場所一般都是貴重物資，重要文獻資料庫（室）變配電房等。這些場所一旦發生火災，容易造成重大損失。因此它擔負著極其重大的責任。必須保持該系統良好運行，確?；馂?zāi)時能迅速有效撲救。

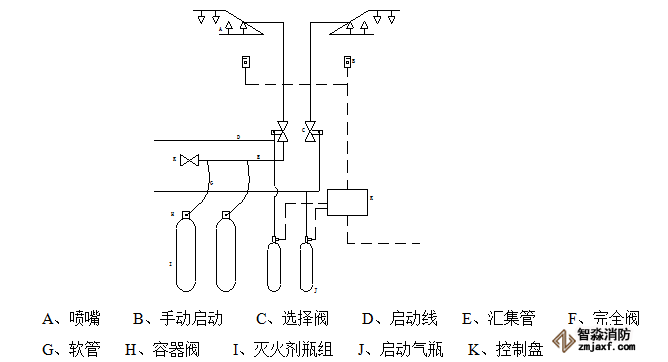

二氧化碳滅火系統的基本結構和工作原理如下：

1、 系統的工作原理

當發生火災時，由控制中心啟動系統或手動啟動系統，打開啟動氣瓶，打開滅火劑量?jī)?chǔ)存鋼瓶的宣傳品閥（或稱瓶頭閥），滅火器劑氣體通過匯集分配給管網，由管網輸送至噴嘴實施滅火。全淹沒式滅火是將滅火劑氣體充滿整個被保護的封閉空間實施滅火。

2、 系統的主要設備和器材簡介

本系統的主要設備和器材包括：?jiǎn)?dòng)氣瓶、啟動氣瓶、滅火劑瓶組、控制器、選擇閥、安全閥、容器閥、噴嘴等。

（1） 啟動氣瓶是用來貯存啟動氣體的容器，一般氣體滅火系統的啟動為氮?dú)猓瑔?dòng)氣瓶使用氮?dú)怃撈俊?/span>

（2） 滅火劑瓶組是用來貯存滅火氣體的一組鋼瓶，由于目前無消防專用滅火劑鋼瓶，因而本系統使用的是二氧化碳鋼瓶。

（3） 控制器是控制滅火系統動作和與消防控制中心聯絡的設備，氣體滅火系統的控制設備一般雙效簡單。除按消防控制中心的指令動作外，還應有獨立的控制功能，如：控制啟動開關，選擇閥、容器閥等。

（4） 選擇閥是將滅火劑有選擇地輸送到指定區域的閥門。選擇閥分別與所控制區域的滅火劑輸送管道相連，但不能同時全部聯通，可以單獨逐一連通，這樣可以把有限的滅火劑全部輸送至火災區域，撲滅火災。另外系統還設有防止滅火劑產生倒流的單向閥，以保證滅火啟壓力以下時，能自動關閉。

（5） 安全閥是安裝在匯集管端的泄壓安全保護裝置（即超壓安全保護），由于在滅火劑瞬間噴出時具有較大的沖擊力，為保障系統的安全，防止匯集管破壞，設置安全閥泄壓，使匯集管內的壓力保持在安全范圍內，安全閥通過系統壓力開啟。

（6） 容器閥是設置在滅火劑貯存鋼瓶上的開啟閥門。容器閥一般包括：電磁操縱型、氣動型、機械重力型、引爆型和手動型。這幾種容器閥目前在我國生產的滅火系統中均有使用，為了保證本系統的可靠性，我們采用其中幾種容器閥。

（7） 噴頭是用來噴灑滅火劑的發射裝置，一般包括管嘴型、霧化型和復合型。管嘴型使用一個噴口直接噴射；霧化型是將滅火劑霧化后噴射；復合型分噴嘴部分和霧化部分噴射。

四、自動噴水滅火系統工作原理

1、 自動噴水滅火系統由水源、加壓送水設備、報警閥、管網、噴頭及火災探測器系統等組成。

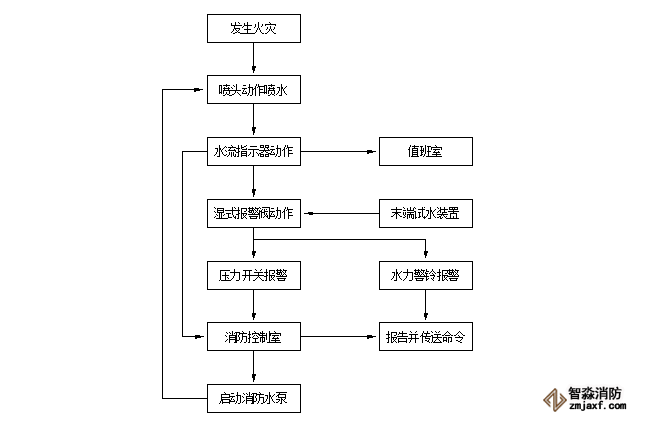

2、 當發生火災時，灑水噴頭的感溫元件會自動脫落，并開始向保護區灑水，由于系統內的水由原來的相對靜止?fàn)顟B(tài)，變?yōu)榱鲃?dòng)狀態，水流指示器感應并送出信號。接著濕式報警閥開啟閥片，壓力開關感應送出信號，水力警鈴跟著報警，根據水流指示器和壓力開關的信號，控制器啟動消防水泵，向管網回壓供水，達到持續自動噴水滅火的作用。工作原理圖如圖：

1、 為保持管網平常時的工作壓力，增壓泵會自動給管網補壓。使管網水壓保證在3-5kg/cm2左右，此項過程由電接點壓力表控制。

2、 如需維修某區域管道時，應先將該管道所在區域的碟閥關掉，再打開該區域的末端排水裝置，維修完畢后，恢復原狀。

平常的維護和保養

A. 每年測試一次水源供水能力

B. 每月檢測一次水池的水位

C. 每月檢測一次水泵結合器的完好狀況

D. 消防泵每月試運轉一次

E. 報警閥每季放水實驗一次，檢查啟動性能

F. 每天巡檢一次各閥門的完好狀況及開閉位置

G. 每二月實驗一次水流指示器的報警情況

五、自動噴水滅火系統操作規程

一、 自動噴水滅火系統應具有管理、檢測、維護規程，并應保證系統牌工作狀態。

二、 操作維護人員應熟悉自動噴水滅火系統的原理、性能和操作維護規程。

三、 系統閥門常年應處于開啟狀態，檢修時如需關閉，檢修完后應及時開啟。

四、 水泵控制柜的電源常年應牌閉合狀態，以保證水泵能隨時啟動時具備充足的電源。

五、 當手動啟動水泵時，應將控制柜的手動/自動轉換開關牌手動狀態，近按1#泵動作，水泵往管網系統送水。開啟瀉壓閥。警鈴動作。按停止按鈕，水泵停止運轉。

六、 當自動啟動水泵時，應將控制柜的轉控開關置于自動工作狀態。開啟任一末端試水裝置，壓力開關動作，水流指示器動作 ，水泵自動啟動。開啟瀉壓閥，警鈴動作，完成泵啟動過程。

七、 補壓泵由電接點壓力表控制自動啟停。當系統壓力低于0.2Mpa時，自動啟動補壓泵。當系統壓力高于0.4Mpa時，自動停止補壓泵。

八、 需手動啟動補壓泵時，需按下補壓泵控制柜上的1#啟動按鈕、泵啟動。壓力達到0.4Mpa時，補壓泵停止運行，按停止按鈕，泵停止運轉。
