火災自動報警系統是由觸發器件、火災報警裝置、火災警報裝置以及具有輔助功能的裝置組成。目的是為了早期發現并通報火災，并及時采取有效措施，控制和撲滅火災，減小損失。

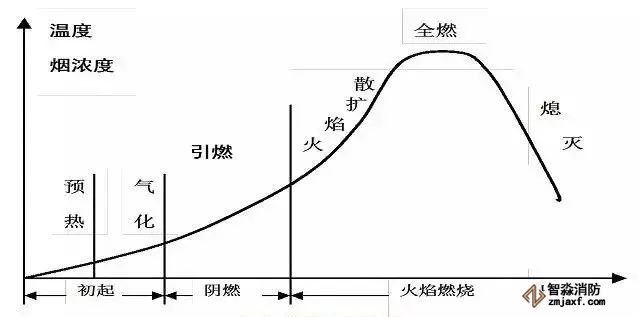

現階段，火災自動報警系統發展到智能型火災探測報警系統階段。屬于模擬量總線系統。探測器為具有獨立智能產品，它能將環境的火災參數變化量發送給報警控制器，報警控制器對一組參數與事先存入計算機的標準變化特性曲線相比較，以確認火災是否發生。因此智能型設備具有更高的可靠性和抗誤報警能力。

一、火災自動報警系統構成及應用型式

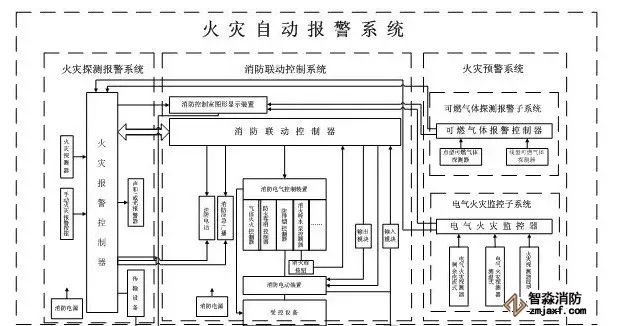

火災自動報警系統由下列部分或全部構成：

（1）火災探測報警系統：由火災報警控制器、顯示盤、圖形顯示裝置、探測器、手動按鈕、聲/光警報器等部分或全部設備組成。

（2）消防聯動控制系統：由消防聯動控制器、模塊(遠程控制器)、消防電氣控制裝置、消防電動裝置等消防設備組成。

（3）可燃?xì)怏w探測報警系統：由可燃?xì)怏w報警控制器和可燃?xì)怏w探測器構成。

（4）電氣火災監控系統：由電氣火災監控設備和電氣火災監控探測器構成。

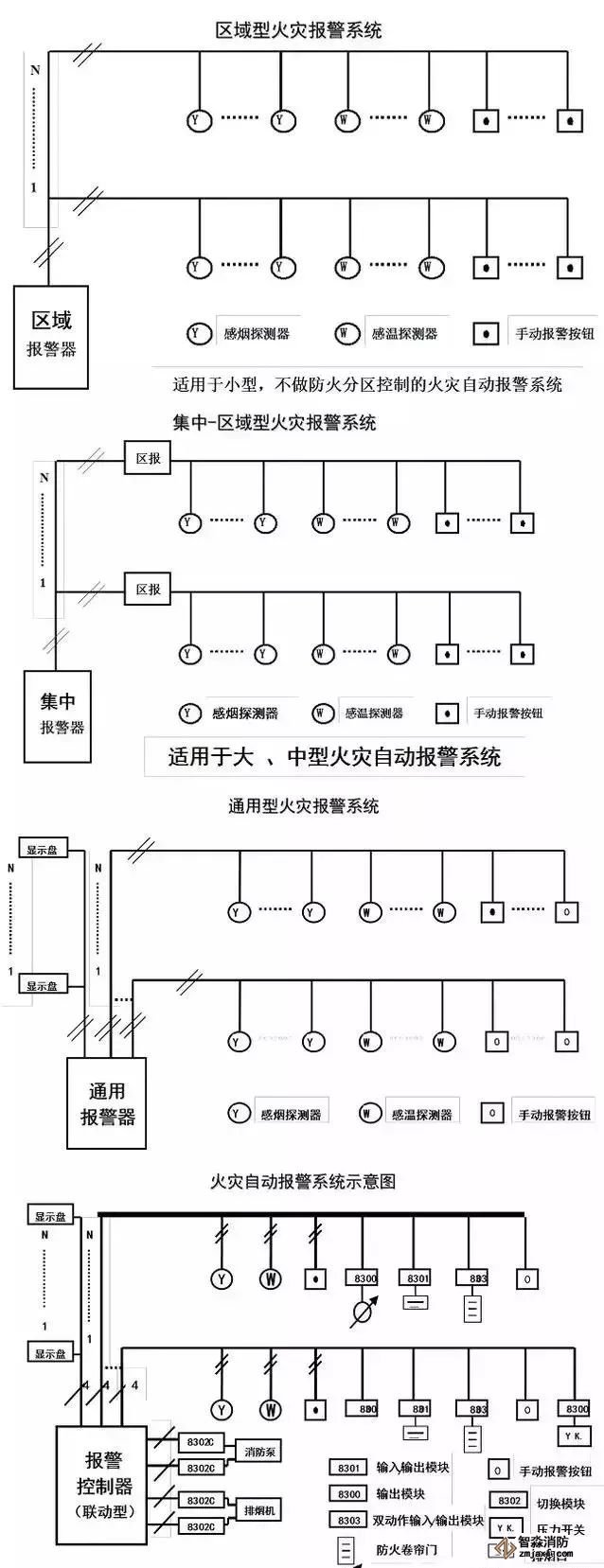

按照GB50116，火災探測報警系統的類型形式有：

（1）區域報警系統：由區域(火災)報警控制器和火災探測器等組成的功能簡單的系統。

（2）集中報警系統：由集中火災報警控制器、區域（火災）報警控制器和火災探測器組成的功能較復雜的系統。

（3）控制中心報警系統：由消防控制室的聯動控制設備、圖形顯示裝置、集中報警控制器、區域(火災) 報警控制器和火災探測器等組成的功能復雜的系統。

（4）家用火災報警系統：有A、B、C、D四種完全不同形式的系統。

火災探測報警系統應用形式選擇應符合如下規定：

（1）區域報警系統：宜用于二級和三級保護對象。

（2）集中報警系統：宜用于一級和二級保護對象。

（3）控制中心報警系統：宜用于特級和一級保護對象。

（4）家用火災報警系統：用于住宅、公寓等居住場所。其中A類和B類家用系統宜用于有物業管理的住宅，C類家用系統宜用于沒有物業管理的單元住宅，D類家用系統可用于別墅式住宅。

總線制系統設備的地址編碼規則：

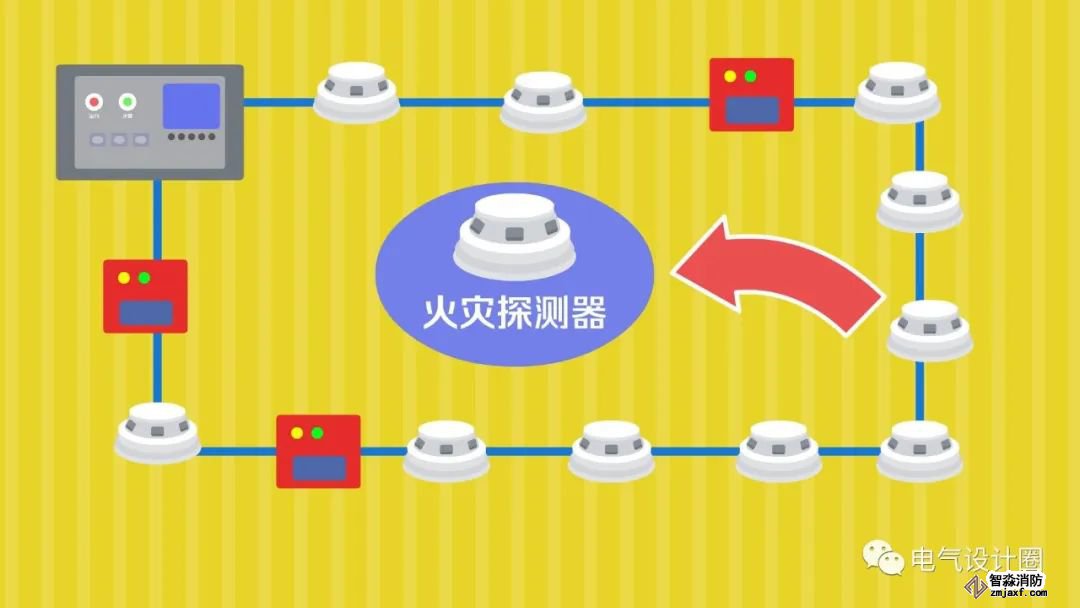

按照控制器與觸發器件（或執行模塊）之間的連線通信關系不同，火災自動報警系統分為總線制系統和多線制系統。

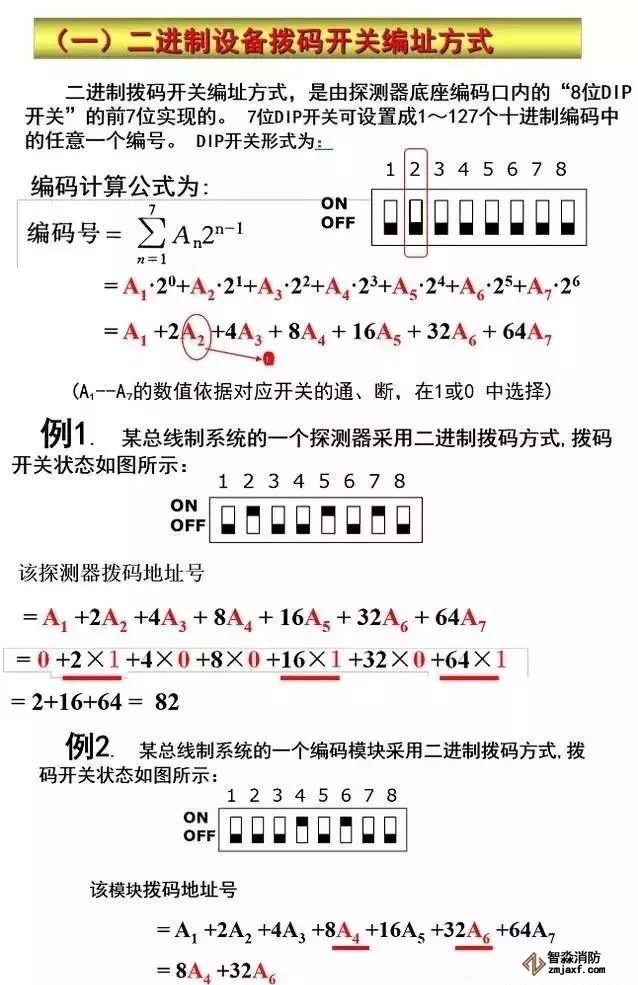

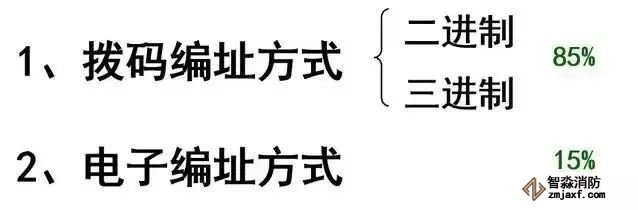

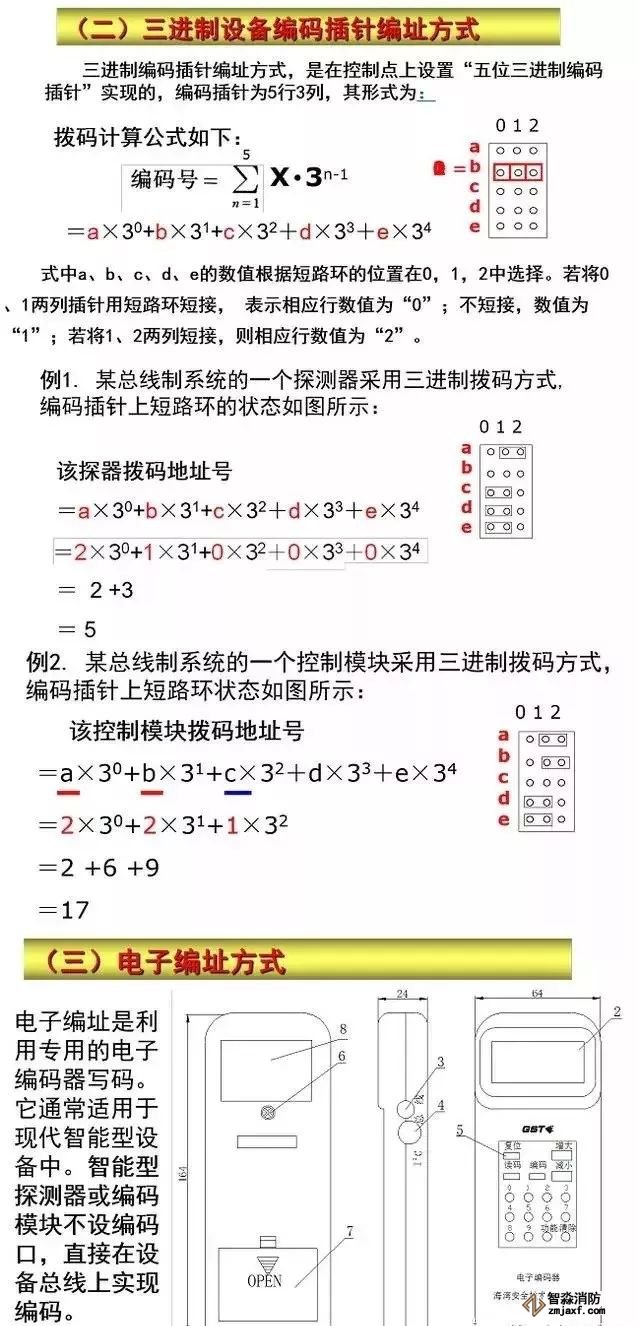

總線制數據傳輸要求設備編址，編址方式有：

（四）自適應編址方式

自適應編址方式，即探測器通過軟件編址方式。探測器既取消了撥碼開關，也不用電子編碼，探測器的編碼地址可以通過控制器在線設置完成。電氣設計在線教學狄老師！

一旦整個火災報警與控制系統通電開通時，依靠探測器與控制器之間一套較為完善的通訊協議以及一些硬件編碼解碼芯片的通訊模式，使所有探測器或模塊會自動生成獨自地址碼。自適應編址方式性能較其他編址方式更優越。

二、火災探測器的類型與結構

觸發器件：是指在火災自動報警系統中，自動或手動產生報警控制信號的器件。主要包括火災探測器和手動火災報警按鈕。

火災探測器是能對火災參數（如煙、溫、光、火焰輻射、氣體濃度等）響應，并自動產生火災報警信號的器件。

手動火災報警按鈕是用手動方式產生火災報警信號，啟動火災報警系統的器件。

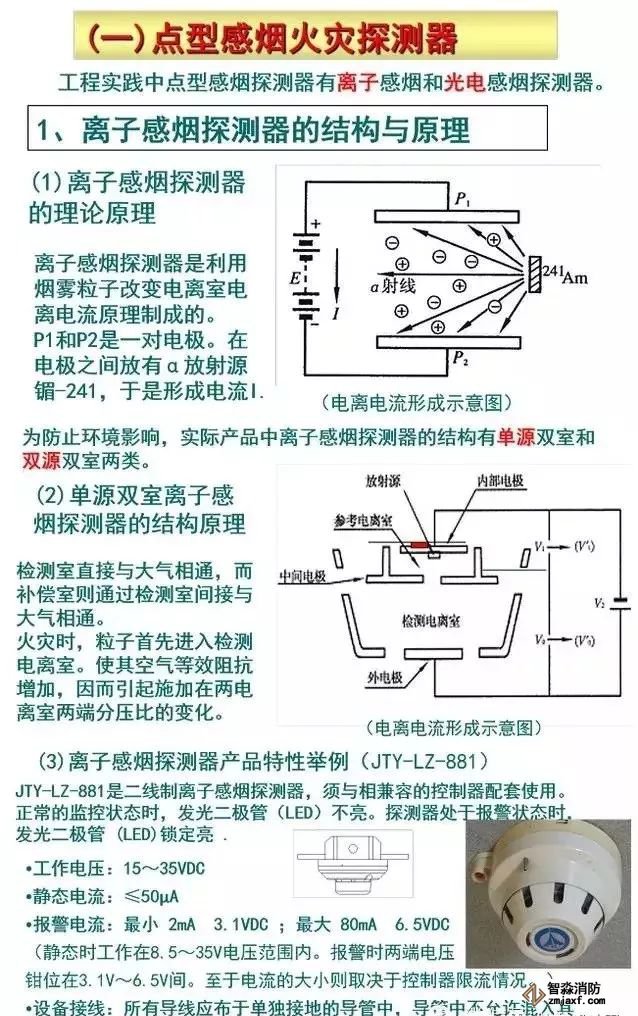

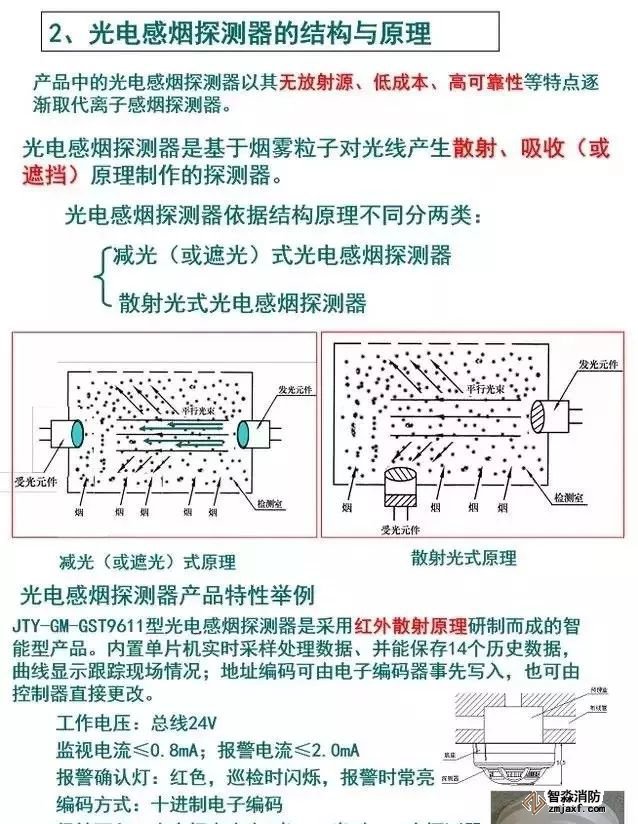

根據檢測火災的特性不同，探測器分為：感煙探測器、感溫探測器、感光探測器、復合探測器以及可燃?xì)怏w探測器。

根據感應元件的結構分為點型和線型探測器。

根據是否操作后是否可以復位分為可復位和不可復位探測器。

根據維修保養時是否可以拆卸維修分為可拆式和不可拆式探測器。

三、探測器的選擇與布置計算

（一）探測器選擇的一般要求

1）預期有陰燃，將產生大量的煙，很少有火焰時，應選擇感煙探測器。

2）對火災發展迅速，可產生大量熱，煙和火焰輻射場所，可選擇感溫探測器，感煙探測器，火焰探測器或其組合。

3）預期火災發展快，有強烈火焰，熱和煙較少時，應選擇火焰探測器。

4）對生產使用或聚集可燃?xì)怏w、液體的場所，應選擇可燃?xì)怏w探測器。

5） 建筑的重要場所宜選擇智能型火災探測器，在采用單一型火災探測器不能有效探測火災的場所，可采用復合型火災探測器。

6）安裝探測器的房間高度大于12米時，一般不用感煙探測器；房間高度大于８米時，一般不用感溫探測器；火焰探測器一般不受高度的限制。

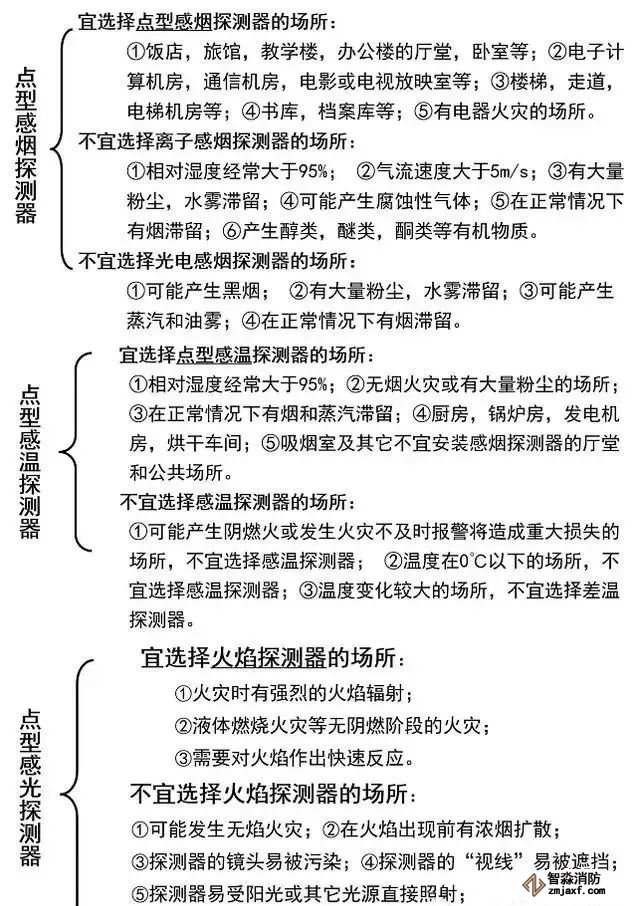

(二)點型火災探測器的選擇

(三)線型火災探測器的選擇

下列場所或部位，宜選擇纜式線型定溫探測器：

① 電纜隧道，電纜豎井，電纜夾層，電纜橋架等；

② 配電裝置，開關設備，變壓器等；

③ 各種皮帶輸送裝置；

④ 控制室，計算機室的悶頂、地板下及重要設施隱蔽處。

下列場所宜選擇空氣管式線型差溫探測器：

① 可能產生油類火災且環境惡劣的場所；

② 不宜安裝點型探測器的夾層，悶頂。

無遮擋大空間或有特殊要求的場所，宜選擇紅外光束感煙探測器。

探測器選配與布置應針對具體場所進行，但都要經過選型、計算和確定方案的過程。

例如：一個地面面積為30m×40m的重點保護廠房，屋頂坡度為15°，房間高度８m，如果選用點型感煙探測器保護是否可以？如何布置探測器？

解答：關于“選用點型感煙探測器保護是否可以？”問題，按照探測器選配一般要求：“當安裝探測器的房間高度大于12米時，一般不采用感煙探測器；房間高度大于8米時，一般不采用感溫探測器；火焰探測器一般不受房間高度的限制”。從理論上是可以的，但還必須對現場進行細致的調查研究確定。目前我們假設經過調查認為可以。

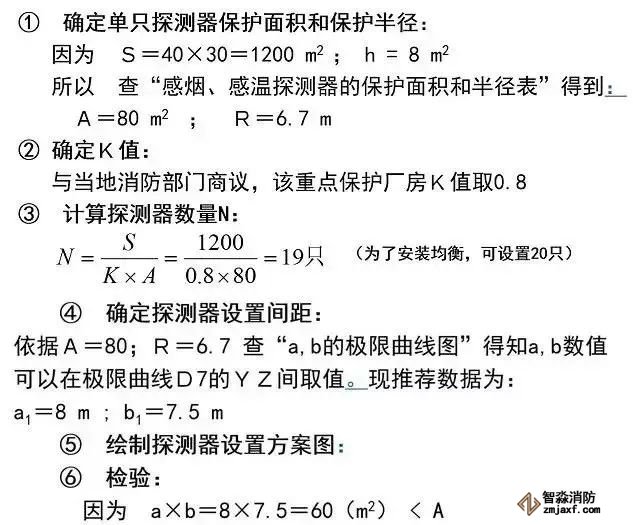

計算如下：

四、控制器的分類、特點

在火災自動報警系統中，用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其它輔助功能的控制指示設備稱為火災報警裝置。

火災報警控制器為火災探測器供電，接收、顯示和傳輸火災報警信號，并能對自動消防設備發出控制命令，是火災自動報警系統中的核心組成部分。

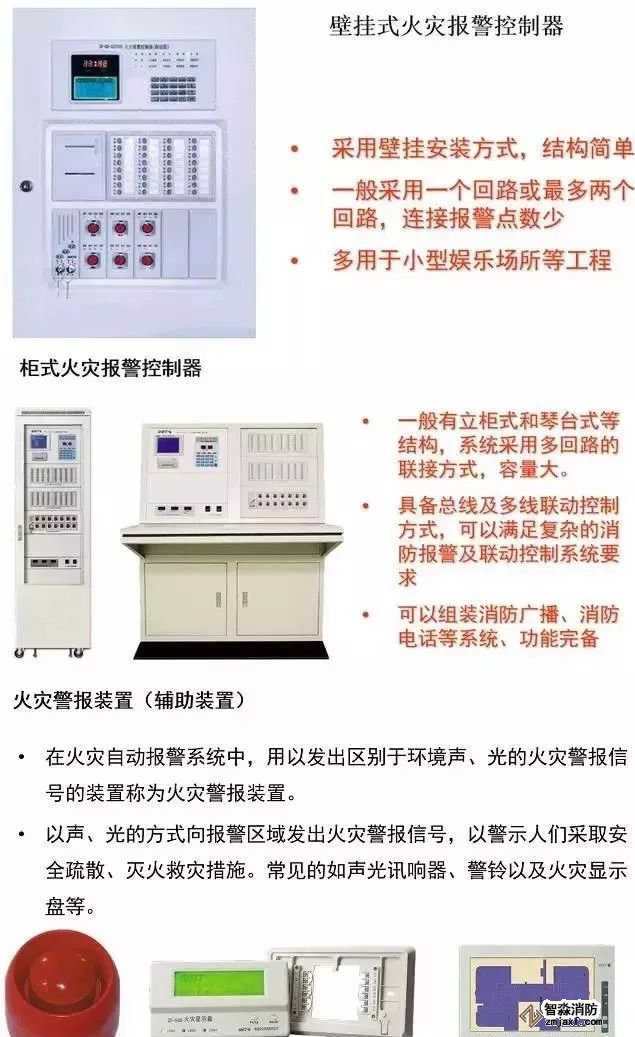

根據控制器結構不同分為壁掛式、琴臺式、柜式等。

根據系統設計及用途不同分為區域控制器、集中控制器、通用控制器。

按技術發展可以分為開關量報警系統、模擬量報警系統、分布智能報警系統。

根據應用場所分為陸用型、船用型。

根據信息顯示方式分為數字式、漢字液晶顯示方式等。
