技術交流 | 海灣消防應急照明和疏散指示系統的施工要求



消防應急照明和疏散指示系統是指在發生火災時，為人員疏散、逃生、消防作業提供指示或照明的各類燈具，是建筑中不可缺少的重要消防設施。正確選擇消防應急燈具，合理地設計、安裝，并在投入使用前做好調試工作，對于充分發揮系統的性能，保證其在發生火災時，能有效地指導人員疏散和消防人員的消防作業，都有十分重要的作用和意義。



一、一般規定

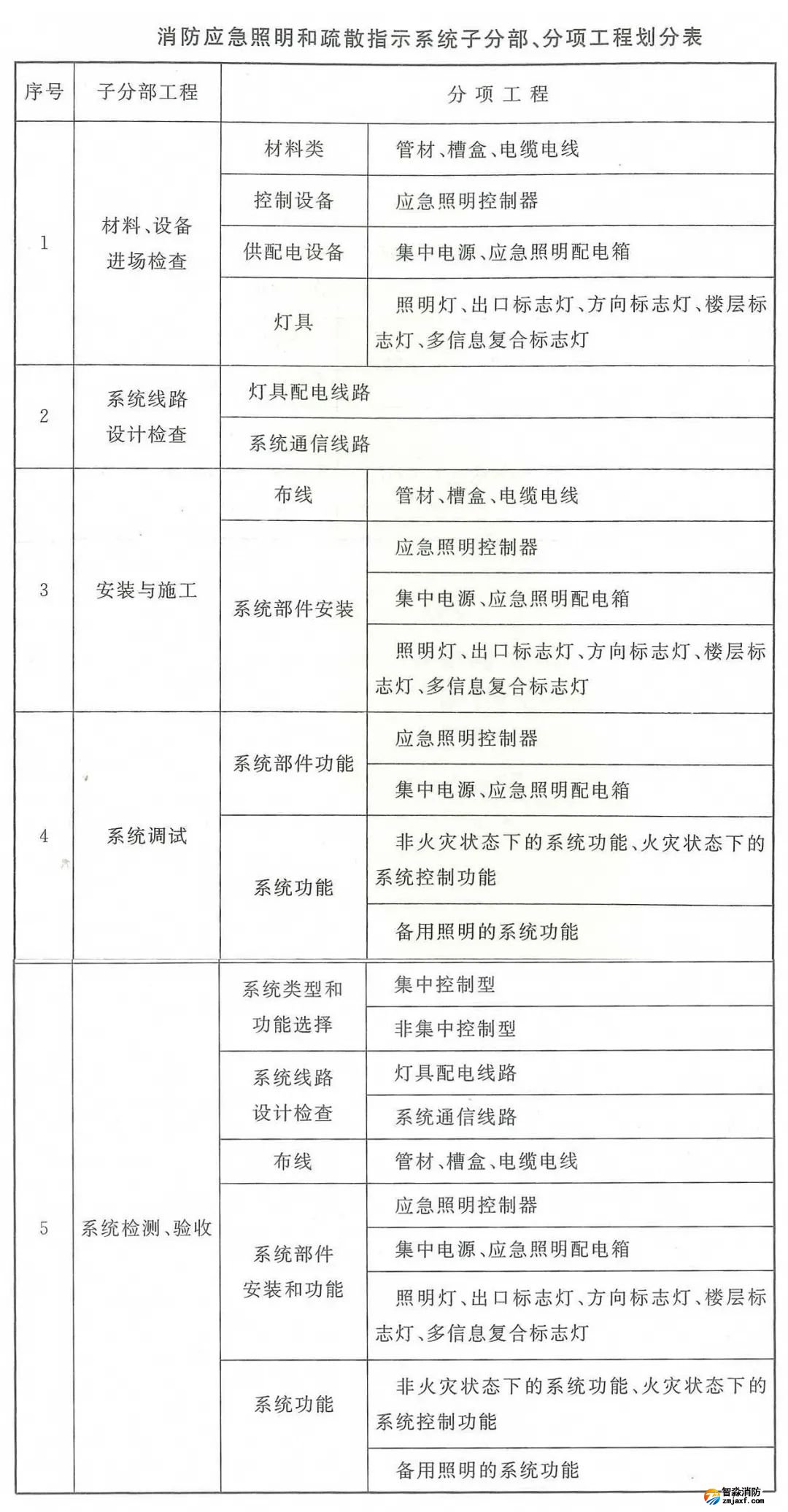

1、系統的子分部、分項工程應按下表進行劃分。



2、系統的施工應按設計文件要求編寫施工方案，施工現場應具有必要的施工技術標準、健全的施工質量管理體系和工程質量檢驗制度，建設單位應組織監理單位進行檢查，并應按下表規定填寫有關記錄。

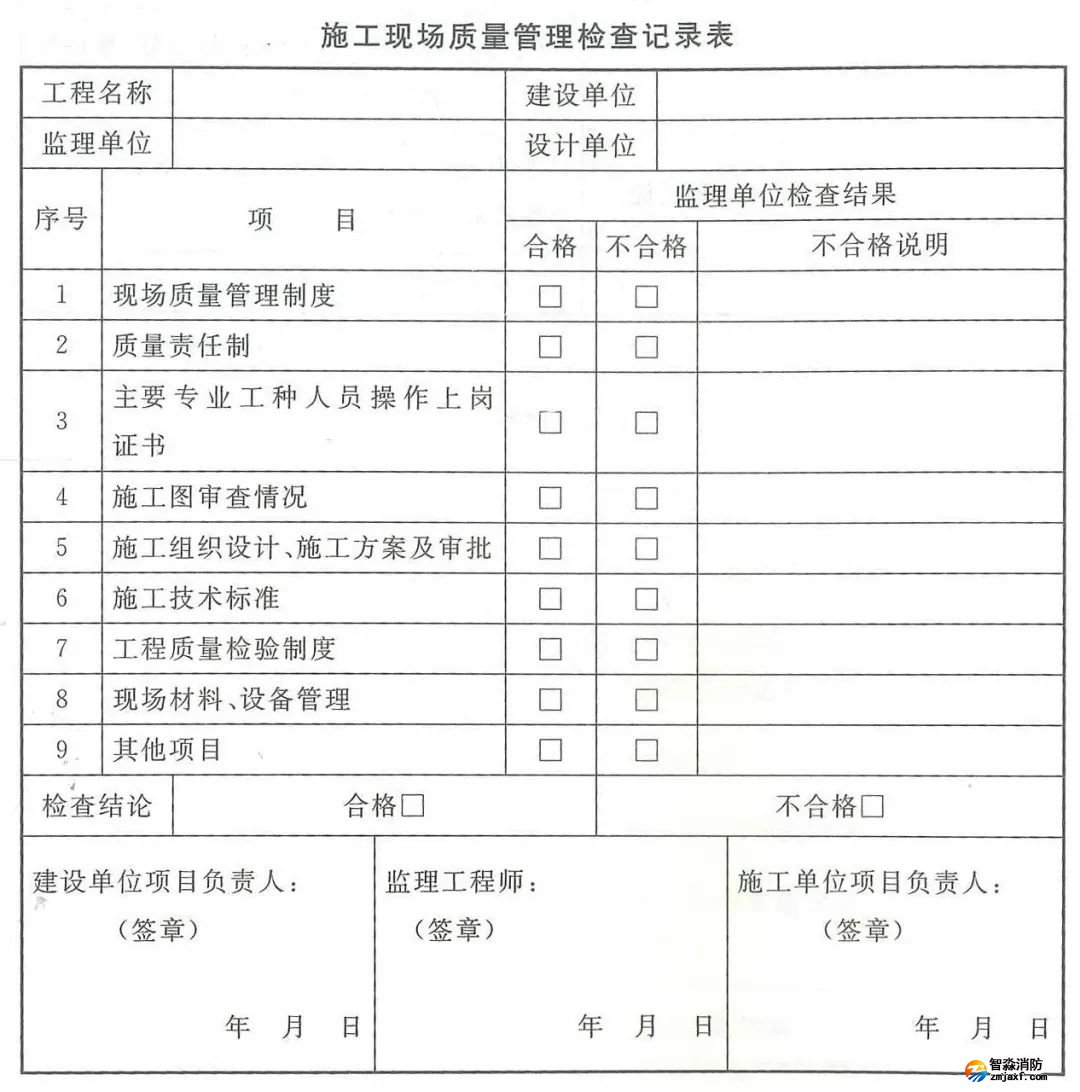

監理工程師應按下表規定填寫施工現場質量管理檢查記錄，施工單位項目負責人、監理工程師、建設單位項目負責人應對檢查結果確認簽章。

監理工程師應根據檢查結果，在對應記錄表格框中勾選相應的記錄項，對不合格項目應作出說明。

3、系統施工前應具備下列條件：

（1）應具備下列經批準的消防設計文件：

      1）系統圖；

      2）各防火分區、樓層、隧道區間、地鐵站廳或站臺的疏散指示方案；

      3）設備布置平面圖、接線圖，安裝圖；

      4）系統控制邏輯設計文件。

（2）系統設備的現行國家標準、系統設備的使用說明書等技術資料齊全。

（3）設計單位向建設、施工、監理單位進行技術交底，明確相應技術要求。

（4）材料、系統部件及配件齊全，規格、型號符合設計要求，能夠保證正常施工。

（5）經檢查，與系統施工相關的預埋件、預留孔洞等符合設計要求。

（6）施工現場及施工中使用的水、電、氣能夠滿足連續施工的要求。



4、系統的施工，應按照批準的工程設計文件和施工技術標準進行。



5、系統施工過程的質量控制應符合下列規定：

（1）監理單位應按本文第二部分的規定及相關檢查項目、檢查內容和檢查方法，組織施工單位對材料、系統部件及配件進行進場檢查，并按規定填寫記錄，檢查不合格者不得使用。

（2）系統施工過程中，施工單位應做好施工、設計變更等相關記錄。

（3）各工序應按照施工技術標準進行質量控制，每道工序完成后應進行檢查；相關各專業工種之間交接時，應經監理工程師檢驗認可；不合格應進行整改，檢查合格后方可進入下一道工序。

（4）監理工程師應按照施工區域的劃分、系統的安裝工序及本文的規定和相關規定檢查項目、檢查內容和檢查方法，組織施工單位人員對系統的安裝質量進行全數檢查，并填寫記錄。隱蔽工程的質量檢查宜保留現場照片或視頻記錄。

（5）系統施工結束后，施工單位應完成竣工圖及竣工報告。



6、系統部件的選型、設置數量和設置部位應符合系統設計要求和設計文件的規定。



7、在有爆炸危險性場所，系統的布線和部件的安裝，應符合現行國家標準《電氣裝置安裝工程 爆炸和火災危險環境電氣裝置施工及驗收規范》GB 50257的相關規定。



二、材料、設備進場檢查



1、材料、系統部件及配件進入施工現場應有清單、使用說明書、質量合格證明文件、國家法定質檢機構的檢驗報告、認證證書和認證標識等文件。



2、系統中的應急照明控制器、集中電源、應急照明配電箱、燈具應是通過國家認證的產品，產品名稱、型號、規格應與認證證書和檢驗報告一致。



3、系統部件及配件的規格、型號應符合設計文件的規定。



4、系統部件及配件表面應無明顯劃痕、毛刺等機械損傷，緊固部位應無松動。



三、布線



1、系統線路的防護方式應符合下列規定：

（1）系統線路暗敷時，應采用金屬管、可彎曲金屬電氣導管或B1級及以上的剛性塑料管保護；

（2）系統線路明敷設時，應采用金屬管、可彎曲金屬電氣導管或槽盒保護；

（3）礦物絕緣類不燃性電纜可直接明敷。



2、各類管路明敷時，應在下列部位設置吊點或支點，吊桿直徑不應小于6mm：

（1）管路始端、終端及接頭處；

（2）距接線盒0.2m處；

（3）管路轉角或分支處；

（4）直線段不大于3m處。



3、各類管路暗敷時，應敷設在不燃性結構內，且保護層厚度不應小于30mm。



4、管路經過建、構筑物的沉降縫、伸縮縫、抗震縫等變形縫處，應采取補償措施。



5、敷設在地面上、多塵或潮濕場所管路的管口和管子連接處，均應做防腐蝕、密封處理。



6、符合下列條件時，管路應在便于接線處裝設接線盒：

（1）管子長度每超過30m，無彎曲時；

（2）管子長度每超過20m，有1個彎曲時；

（3）管子長度每超過10m，有2個彎曲時；

（4）管子長度每超過8m，有3個彎曲時。



7、金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。



8、槽盒敷設時，應在下列部位設置吊點或支點，吊桿直徑不應小于6mm：

（1）槽盒始端、終端及接頭處；

（2）槽盒轉角或分支處；

（3）直線段不大于3m處。



9、槽盒接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。



10、導線的種類、電壓等級應符合系統相關設計標準和設計文件的規定。



11、在管內或槽盒內的布線，應在建筑抹灰及地面工程結束后進行，管內或槽盒內不應有積水及雜物。



12、系統應單獨布線。除設計要求以外，不同回路、不同電壓等級、交流與直流的線路，不應布在同一管內或槽盒的同一槽孔內。



13、線纜在管內或槽盒內，不應有接頭或扭結；導線應在接線盒內采用焊接、壓接、接線端子可靠連接。



14、在地面上、多塵或潮濕場所，接線盒和導線的接頭應做防腐蝕和防潮處理；具有IP防護等級要求的系統部件，其線路中接線盒應達到與系統部件相同的IP防護等級要求。



15、從接線盒、管路、槽盒等處引到系統部件的線路，當采用可彎曲金屬電氣導管保護時，其長度不應大于2m，且金屬導管應入盒并固定。



16、線纜跨越建、構筑物的沉降縫、伸縮縫、抗震縫等變形縫的兩側應固定，并留有適當余量。



17、系統的布線，除應符合本標準上述規定外，尚應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的相關規定。



18、系統導線敷設結束后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。



四、應急照明控制器、集中電源、應急照明配電箱安裝



1、應急照明控制器、集中電源、應急照明配電箱的安裝應符合下列規定：

（1）應安裝牢固，不得傾斜；

（2）在輕質墻上采用壁掛方式安裝時，應采取加固措施；

（3）落地安裝時，其底邊宜高出地（樓）面100mm～200mm；

（4）設備在電氣豎井內安裝時，應采用下出口進線方式；

（5）設備接地應牢固，并應設置明顯標識。



2、應急照明控制器或集中電源的蓄電池（組），需進行現場安裝時，應核對蓄電池（組）的規格、型號、容量，并應符合設計文件的規定，蓄電池（組）的安裝應符合產品使用說明書的要求。



3、應急照明控制器主電源應設置明顯的永久性標識，并應直接與消防電源連接，嚴禁使用電源插頭；應急照明控制器與其外接備用電源之間應直接連接。



4、集中電源的前部和后部應適當留出更換蓄電池（組）的作業空間。



5、應急照明控制器、集中電源和應急照明配電箱的接線應符合下列規定：

（1）引入設備的電纜或?qū)Ь€，配線應整齊，不宜交叉，并應固定牢靠；

（2）線纜芯線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；

（3）端子板的每個接線端，接線不得超過2根；

（4）線纜應留有不小于200mm的余量；

（5）導線應綁扎成束；

（6）線纜穿管、槽盒后，應將管口、槽口封堵。



五、燈具安裝



1、燈具應固定安裝在不燃性墻體或不燃性裝修材料上，不應安裝在門、窗或其他可移動的物體上。



2、燈具安裝后不應對人員正常通行產生影響，燈具周?chē)鷳?yīng)無遮擋物，并應保證燈具上的各種狀態指示燈易于觀察。



3、燈具在頂棚、疏散走道或通道的上方安裝時，應符合下列規定：

（1）照明燈可采用嵌頂、吸頂和吊裝式安裝。

（2）標志燈可采用吸頂和吊裝式安裝；室內高度大于3.5m的場所，特大型、大型、中型標志燈宜采用吊裝式安裝。

（3）燈具采用吊裝式安裝時，應采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑構件上。



4、燈具在側面墻或柱上安裝時，應符合下列規定：

（1）可采用壁掛式或嵌入式安裝；

（2）安裝高度距地面不大于1m時，燈具表面凸出墻面或柱面的部分不應有尖銳角、毛刺等突出物，凸出墻面或柱面最大水平距離不應超過20mm。



5、非集中控制型系統中，自帶電源型燈具采用插頭連接時，應采用專用工具方可拆卸。



6、照明燈宜安裝在頂棚上。



7、當條件限制時，照明燈可安裝在走道側面墻上，并應符合下列規定：

（1）安裝高度不應在距地面1m～2m之間；

（2）在距地面1m以下側面墻上安裝時，應保證光線照射在燈具的水平線以下。



8、照明燈不應安裝在地面上。



9、標志燈的標志面宜與疏散方向垂直。



10、出口標志燈的安裝應符合下列規定：

（1）應安裝在安全出口或疏散門內側上方居中的位置；受安裝條件限制標志燈無法安裝在門框上側時，可安裝在門的兩側，但門完全開啟時標志燈不能被遮擋。

（2）室內高度不大于3.5m的場所，標志燈底邊離門框距離不應大于200mm；室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面高度不宜小于3m，且不宜大于6m。

（3）采用吸頂或吊裝式安裝時，標志燈距安全出口或疏散門所在墻面的距離不宜大于50mm。



11、方向標志燈的安裝應符合下列規定：

（1）應保證標志燈的箭頭指示方向與疏散指示方案一致。

（2）安裝在疏散走道、通道兩側的墻面或柱面上時，標志燈底邊距地面的高度應小于1m。

（3）安裝在疏散走道、通道上方時：

      1）室內高度不大于3.5m的場所，標志燈底邊距地面的高度宜為2.2m～2.5m；

      2）室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面高度不宜小于3m，且不宜大于6m。

（4）當安裝在疏散走道、通道轉角處的上方或兩側時，標志燈與轉角處邊墻的距離不應大于1m。

（5）當安全出口或疏散門在疏散走道側邊時，在疏散走道增設的方向標志燈應安裝在疏散走道的頂部，且標志燈的標志面應與疏散方向垂直、箭頭應指向安全出口或疏散門。

（6）當安裝在疏散走道、通道的地面上時，應符合下列規定：

      1）標志燈應安裝在疏散走道、通道的中心位置；

      2）標志燈的所有金屬構件應采用耐腐蝕構件或做防腐處理，標志燈配電、通信線路的連接應采用密封膠密封；

      3）標志燈表面應與地面平行，高于地面距離不應大于3mm，標志燈邊緣與地面垂直距離高度不應大于1mm。



12、樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m～2.5m。



13、多信息復合標志燈的安裝應符合下列規定：

（1）在安全出口、疏散出口附近設置的標志燈，應安裝在安全出口、疏散出口附近疏散走道、疏散通道的頂部；

（2）標志燈的標志面應與疏散方向垂直、指示疏散方向的箭頭應指向安全出口、疏散出口。



以上內容參考自中華人民共和國國家標準消防應急照明和疏散指示系統技術標準GB 51309-2018，僅供技術交流，現場設計和施工請根據現場具體情況并以相關國家標準和規定為準。依據以上內容所做的任何決策、作為或不作為，后果由行為人自行負責。
