1、可燃?xì)怏w探測器安裝位置的選擇。

　　可燃?xì)怏w探測器安裝位置（如下圖所示）應根據所使用的燃?xì)饧霸罹叩奈恢玫葘?shí)際情況具體分析決定，但要遵循以下原則：

　?。?）可燃?xì)怏w探測器應與灶具安裝在同一房間內；

　　（2）BT/R系列可燃?xì)怏w探測器安裝位置與燃?xì)庠椿蛟罹叩拇怪本嚯x應大于等于50cm（因?yàn)樘烊粴?、人工煤氣比較輕，在空氣中會向上浮動，首先在房間上方聚集），BY系列可燃?xì)怏w探測器安裝在距地面30cm以內處；

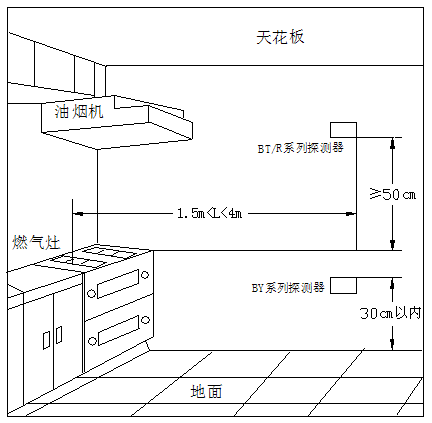

可燃?xì)怏w探測器安裝位置圖

　?。?）可燃?xì)怏w探測器安裝位置應距燃?xì)庠椿蛟罹?.5m至4m之間。

2、可燃?xì)怏w探測器接線端子示意圖如下圖所示。

可燃?xì)怏w探測器接線端子示意圖

　　其中：

　　D1、D2：電源線，無極性；

　　Z1、Z2：總線，無極性；

　　V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。

　　K1、K2：常開無源觸點，在報警時觸點閉合(適用于GST-BT/R/Y002M探測器)。

　　當監視空氣中的可燃?xì)怏w超過報警設定的濃度時，探測器發出較急促的“嘀、嘀”間歇的聲音信號，報警指示燈(紅色)快速閃亮，同時K1、K2閉合，探測器連續報警3s~7s后輸出一個正向脈沖，使電磁閥關閉。當可燃?xì)怏w濃度達到報警設定的濃度以下時，探測器會自動解除報警聲光信號，K1、K2自動斷開，如果此時已關閉電磁閥，電磁閥將保持關閉狀態；如想打開，需手動拔開電磁閥上的手動按鈕。會聽到電磁閥打開的動作聲。
