消防產品現場檢查判定自動噴水滅火設備
6.3.1 灑水噴頭
6.3.1.1 檢查項目
檢查項目、技術要求和不合格情況見表28。
6.3.1.2.1 整體要求
利用工具（螺絲刀）擰灑水噴頭的頂絲，檢查頂絲是否可以輕易旋開；用手轉動濺水盤檢查是否出現松動現象。
6.3.1.2.2 外觀
對照型式檢驗報告及其他相關技術資料對灑水噴頭進行外觀檢查。檢查灑水噴頭的濺水盤、框架是否出現破裂或破損；檢查玻璃球是否出現破裂。
6.3.1.2.3 標志
檢查灑水噴頭是否標有型號規格、生產年份、生產商的名稱（代號）；玻璃球的色標、溫標是否正確；邊墻型灑水噴頭是否標示水流方向，隱蔽式灑水噴頭的蓋板上是否標有“不可涂覆”等字樣。
6.3.1.2.4 質量偏差
抽取3個噴頭，其中帶運輸護帽的噴頭應摘下護帽進行檢查。使用精度不低于0.1g天平測量每只噴頭的質量，與噴頭合格檢驗報告描述的質量相比較，計算每只噴頭的質量偏差。
6.3.1.3 檢測器具
螺絲刀、天平。
6.3.2 濕式報警閥、延遲器、水力警鈴
6.3.2.1 檢查項目
檢查項目、技術要求和不合格情況見表29。
6.3.2.2.1 外觀和標志
檢查濕式報警閥、延遲器、水力警鈴表面有無砂眼裂紋等現象；有無標志牌，閥體上是否有水流指示方向指示，指示方向是否錯誤，是否為永久性標識；安裝在濕式報警閥報警口和延遲器之間的控制閥，是否明顯標志出其啟閉狀態。
6.3.2.2.2 結構
結構檢查方法：
a) 檢查是否有放水口，使用卡尺檢查放水口公稱直徑；
b) 目測在濕式報警閥報警口和延遲器之間是否設置控制閥，并能在開啟位置鎖緊；
c) 安裝在管路上處于伺應狀態的濕式閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作；
d) 手動將濕式報警閥閥瓣開啟到最大位置，然后松手放開，觀察閥瓣是否能夠復位，有無翹起現象。
6.3.2.2.3 水力警鈴
手動檢查鈴錘是否能夠靈活轉動，是否能發出聲音。
6.3.2.3 檢測器具
游標卡尺。
6.3.3 干式報警閥
6.3.3.1 項目
檢查項目、技術要求和不合格情況見表30。
6.3.3.2.1 標志
檢查有無標志牌，閥體上是否有水流方向指示，指示方向是否錯誤，是否為永久性標識等。
6.3.3.2.2 結構
結構檢查方法：
a) 目測是否有泄水閥，使用游標卡尺檢查泄水閥公稱直徑；
b) 目測是否有自動排水閥；
c) 安裝在管路上處于伺應狀態的干式報警閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作。
6.3.3.3 檢測器具
游標卡尺。
6.3.4 雨淋報警閥
6.3.4.1 檢查項目
檢查項目、技術要求和不合格情況見表31。
6.3.4.2 檢查方法
6.3.4.2.1 標志
檢查有無標志牌，閥體上有無水流方向指示，指示方向是否錯誤，是否為永久性標識。
結構檢查方法：
a)目測是否有放水閥，使用卡尺檢查放水口公稱直徑；
b)目測是否有自動排水閥；
c)安裝在管路上處于伺應狀態的雨淋報警閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作。
6.3.4.2.3 電磁閥
電磁閥檢查方法：
a)目測采用電磁閥啟動的，控制腔上是否安裝電磁閥；
b)雨淋報警閥沒有安裝在管路上時，給電磁閥施加額定工作電壓，觀察是否動作。
6.3.4.2.4 緊急手動控制
緊急手動控制檢查方法：
a)目測控制腔上是否裝有緊急手動控制閥及手動控制盒；
b)雨淋報警閥處于伺應狀態時，關閉管網干管上的控制閥,按控制盒上的操作指示打開緊急手動控制閥,觀察能否正常啟動雨淋報警閥；
c)目測手動控制盒上有無緊急操作指示。
6.3.4.3 檢測器具
游標卡尺、24V直流電源/220V交流電源。
6.3.5 水流指示器
6.3.5.1 檢查項目
檢查項目、技術要求和不合格情況見表32。
6.3.5.2.1 標志
檢查有無標志牌，標志內容是否齊全并清晰耐久；有無水流指示方向并且水流指示方向標識是否正確、是否為永久性標志；漿片是否完好無損。
6.3.5.2.2 動作性能和延遲功能檢查
6.3.5.2.2.1 不需要提供24V電源的水流指示器
對于沒有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，觀察萬用表是否有通、斷信號變化。
對于有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，同時啟動秒表，觀察萬用表是否有通、斷信號變化；萬用表動作后同時停止秒表，觀察記錄動作時間是否在2s～90s范圍內。
6.3.5.2.2.2 需要提供24V電源、帶延遲功能的水流指示器
首先按使用說明書將24V電源與水流指示器的電源輸入接線連好，然后將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，觀察萬用表是否有通、斷信號變化；萬用表動作后同時停止秒表，觀察記錄動作時間是否在2 s～90 s范圍內。
6.3.5.3 檢測器具
秒表、萬用表、24V直流電源/220V交流電源。
6.3.6 消防壓力開關
6.3.6.1 檢查項目
檢驗項目、技術要求和不合格情況見表33。
6.3.6.2.1 外觀
檢查壓力開關結構是否嚴重松動。
6.3.6.2.2 標志
檢查壓力開關是否有標志銘牌。
6.3.6.2.3 動作性能
打開壓力開關，將其常開或常閉觸點用萬用表連接，并使壓力開關動作檢查壓力開關的常開或常閉觸點能否可靠通斷。
6.3.6.3 檢測器具
萬用表。
6.3.7 水霧噴頭
6.3.7.1 項目
檢查項目、技術要求和不合格情況見表34。
6.3.7.2.1 外觀
對照檢驗報告、認證證書以及其他相關技術資料對水霧噴頭進行外觀檢查。檢查水霧噴頭的濺水盤、框架或噴頭本體、離心導流葉片是否出現破裂或破損；對閉式水霧噴頭檢查玻璃球是否出現損壞。
6.3.7.2.2 標志
檢查水霧噴頭上是否有永久性標志、標志內容是否正確、完整。
6.3.7.2.3 質量偏差
抽取3個噴頭，其中帶運輸護帽的噴頭應摘下護帽進行檢查。使用精度不低于0.1g天平測量每只噴頭的質量，與噴頭合格檢驗報告描述的質量相比較，計算每只噴頭的質量偏差。
6.3.7.3 檢測器具
螺絲刀、天平。
6.3.8 溝槽式管接件
6.3.8.1 檢查項目
檢查項目、技術要求和不合格情況見表35。
6.3.8.2.1 外觀、標志
用目測檢查溝槽式管接件殼體和橡膠密封圈的外觀、標志及鑄件質量等。
6.3.8.2.2 結構尺寸
用游標卡尺檢查結構尺寸等。
6.3.8.2.3 橡膠密封圈
6.3.8.2.3.1 檢查密封圈材質代號并與合格檢驗報告上的材質代號核對。
6.3.8.2.3.2 檢查密封圈是否出現滲漏和變形現象。
6.3.8.3 檢測器具
游標卡尺。 智淼君安（江蘇）消防工程技術有限公司http://www.gsdmyz.com/
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.gsdmyz.com/；海灣消防服務熱線：4006-598-119
6.3.1.1 檢查項目
檢查項目、技術要求和不合格情況見表28。

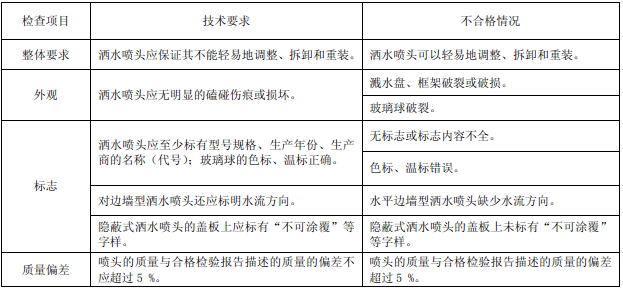

表28
6.3.1.2 檢查方法 6.3.1.2.1 整體要求
利用工具（螺絲刀）擰灑水噴頭的頂絲，檢查頂絲是否可以輕易旋開；用手轉動濺水盤檢查是否出現松動現象。
6.3.1.2.2 外觀
對照型式檢驗報告及其他相關技術資料對灑水噴頭進行外觀檢查。檢查灑水噴頭的濺水盤、框架是否出現破裂或破損；檢查玻璃球是否出現破裂。
6.3.1.2.3 標志
檢查灑水噴頭是否標有型號規格、生產年份、生產商的名稱（代號）；玻璃球的色標、溫標是否正確；邊墻型灑水噴頭是否標示水流方向，隱蔽式灑水噴頭的蓋板上是否標有“不可涂覆”等字樣。
6.3.1.2.4 質量偏差
抽取3個噴頭，其中帶運輸護帽的噴頭應摘下護帽進行檢查。使用精度不低于0.1g天平測量每只噴頭的質量，與噴頭合格檢驗報告描述的質量相比較，計算每只噴頭的質量偏差。
6.3.1.3 檢測器具
螺絲刀、天平。
6.3.2 濕式報警閥、延遲器、水力警鈴
6.3.2.1 檢查項目
檢查項目、技術要求和不合格情況見表29。

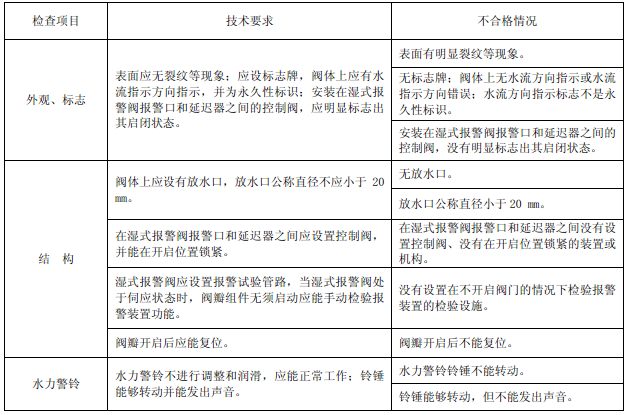

表29
6.3.2.2 檢查方法 6.3.2.2.1 外觀和標志
檢查濕式報警閥、延遲器、水力警鈴表面有無砂眼裂紋等現象；有無標志牌，閥體上是否有水流指示方向指示，指示方向是否錯誤，是否為永久性標識；安裝在濕式報警閥報警口和延遲器之間的控制閥，是否明顯標志出其啟閉狀態。
6.3.2.2.2 結構
結構檢查方法：
a) 檢查是否有放水口，使用卡尺檢查放水口公稱直徑；
b) 目測在濕式報警閥報警口和延遲器之間是否設置控制閥，并能在開啟位置鎖緊；
c) 安裝在管路上處于伺應狀態的濕式閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作；
d) 手動將濕式報警閥閥瓣開啟到最大位置，然后松手放開，觀察閥瓣是否能夠復位，有無翹起現象。
6.3.2.2.3 水力警鈴
手動檢查鈴錘是否能夠靈活轉動，是否能發出聲音。
6.3.2.3 檢測器具
游標卡尺。
6.3.3 干式報警閥
6.3.3.1 項目
檢查項目、技術要求和不合格情況見表30。

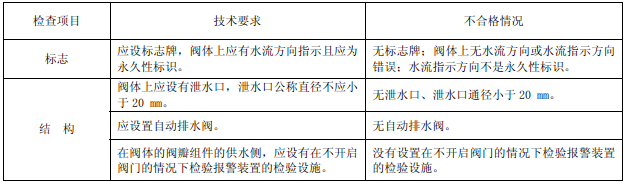

表30
6.3.3.2 檢查方法 6.3.3.2.1 標志
檢查有無標志牌，閥體上是否有水流方向指示，指示方向是否錯誤，是否為永久性標識等。
6.3.3.2.2 結構
結構檢查方法：
a) 目測是否有泄水閥，使用游標卡尺檢查泄水閥公稱直徑；
b) 目測是否有自動排水閥；
c) 安裝在管路上處于伺應狀態的干式報警閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作。
6.3.3.3 檢測器具
游標卡尺。
6.3.4 雨淋報警閥
6.3.4.1 檢查項目
檢查項目、技術要求和不合格情況見表31。
6.3.4.2 檢查方法
6.3.4.2.1 標志
檢查有無標志牌，閥體上有無水流方向指示，指示方向是否錯誤，是否為永久性標識。
表31
6.3.4.2.2 結構 結構檢查方法：
a)目測是否有放水閥，使用卡尺檢查放水口公稱直徑；
b)目測是否有自動排水閥；
c)安裝在管路上處于伺應狀態的雨淋報警閥，手動開啟報警試驗管路上的控制閥門，觀察壓力開關和水力警鈴是否動作。
6.3.4.2.3 電磁閥
電磁閥檢查方法：
a)目測采用電磁閥啟動的，控制腔上是否安裝電磁閥；
b)雨淋報警閥沒有安裝在管路上時，給電磁閥施加額定工作電壓，觀察是否動作。
6.3.4.2.4 緊急手動控制
緊急手動控制檢查方法：
a)目測控制腔上是否裝有緊急手動控制閥及手動控制盒；
b)雨淋報警閥處于伺應狀態時，關閉管網干管上的控制閥,按控制盒上的操作指示打開緊急手動控制閥,觀察能否正常啟動雨淋報警閥；
c)目測手動控制盒上有無緊急操作指示。
6.3.4.3 檢測器具
游標卡尺、24V直流電源/220V交流電源。
6.3.5 水流指示器
6.3.5.1 檢查項目
檢查項目、技術要求和不合格情況見表32。

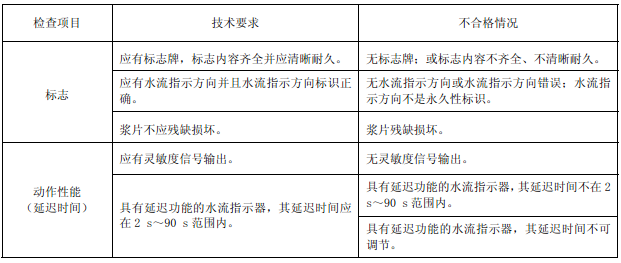

表32
6.3.5.2 檢查方法 6.3.5.2.1 標志
檢查有無標志牌，標志內容是否齊全并清晰耐久；有無水流指示方向并且水流指示方向標識是否正確、是否為永久性標志；漿片是否完好無損。
6.3.5.2.2 動作性能和延遲功能檢查
6.3.5.2.2.1 不需要提供24V電源的水流指示器
對于沒有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，觀察萬用表是否有通、斷信號變化。
對于有延遲功能的水流指示器，將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，同時啟動秒表，觀察萬用表是否有通、斷信號變化；萬用表動作后同時停止秒表，觀察記錄動作時間是否在2s～90s范圍內。
6.3.5.2.2.2 需要提供24V電源、帶延遲功能的水流指示器
首先按使用說明書將24V電源與水流指示器的電源輸入接線連好，然后將萬用表連接水流指示器的輸出接線，將水流指示器漿片沿著箭頭指示方向推到底，觀察萬用表是否有通、斷信號變化；萬用表動作后同時停止秒表，觀察記錄動作時間是否在2 s～90 s范圍內。
6.3.5.3 檢測器具
秒表、萬用表、24V直流電源/220V交流電源。
6.3.6 消防壓力開關
6.3.6.1 檢查項目
檢驗項目、技術要求和不合格情況見表33。

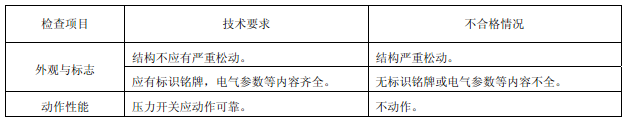

表33
6.3.6.2 檢查方法 6.3.6.2.1 外觀
檢查壓力開關結構是否嚴重松動。
6.3.6.2.2 標志
檢查壓力開關是否有標志銘牌。
6.3.6.2.3 動作性能
打開壓力開關，將其常開或常閉觸點用萬用表連接，并使壓力開關動作檢查壓力開關的常開或常閉觸點能否可靠通斷。
6.3.6.3 檢測器具
萬用表。
6.3.7 水霧噴頭
6.3.7.1 項目
檢查項目、技術要求和不合格情況見表34。

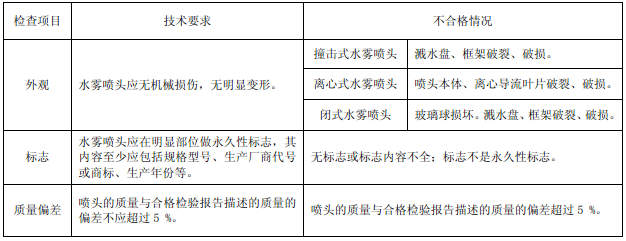

表34
6.3.7.2 檢查方法 6.3.7.2.1 外觀
對照檢驗報告、認證證書以及其他相關技術資料對水霧噴頭進行外觀檢查。檢查水霧噴頭的濺水盤、框架或噴頭本體、離心導流葉片是否出現破裂或破損；對閉式水霧噴頭檢查玻璃球是否出現損壞。
6.3.7.2.2 標志
檢查水霧噴頭上是否有永久性標志、標志內容是否正確、完整。
6.3.7.2.3 質量偏差
抽取3個噴頭，其中帶運輸護帽的噴頭應摘下護帽進行檢查。使用精度不低于0.1g天平測量每只噴頭的質量，與噴頭合格檢驗報告描述的質量相比較，計算每只噴頭的質量偏差。
6.3.7.3 檢測器具
螺絲刀、天平。
6.3.8 溝槽式管接件
6.3.8.1 檢查項目
檢查項目、技術要求和不合格情況見表35。

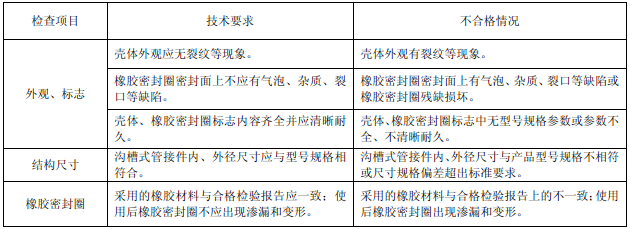

表35
6.3.8.2 檢查方法 6.3.8.2.1 外觀、標志
用目測檢查溝槽式管接件殼體和橡膠密封圈的外觀、標志及鑄件質量等。
6.3.8.2.2 結構尺寸
用游標卡尺檢查結構尺寸等。
6.3.8.2.3 橡膠密封圈
6.3.8.2.3.1 檢查密封圈材質代號并與合格檢驗報告上的材質代號核對。
6.3.8.2.3.2 檢查密封圈是否出現滲漏和變形現象。
6.3.8.3 檢測器具
游標卡尺。 智淼君安（江蘇）消防工程技術有限公司http://www.gsdmyz.com/
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.gsdmyz.com/；海灣消防服務熱線：4006-598-119
