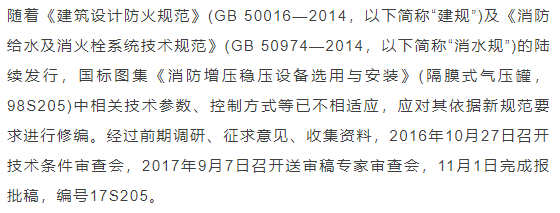

圖集修編前后主要變化

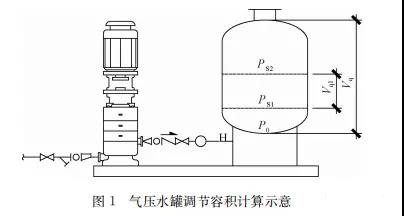

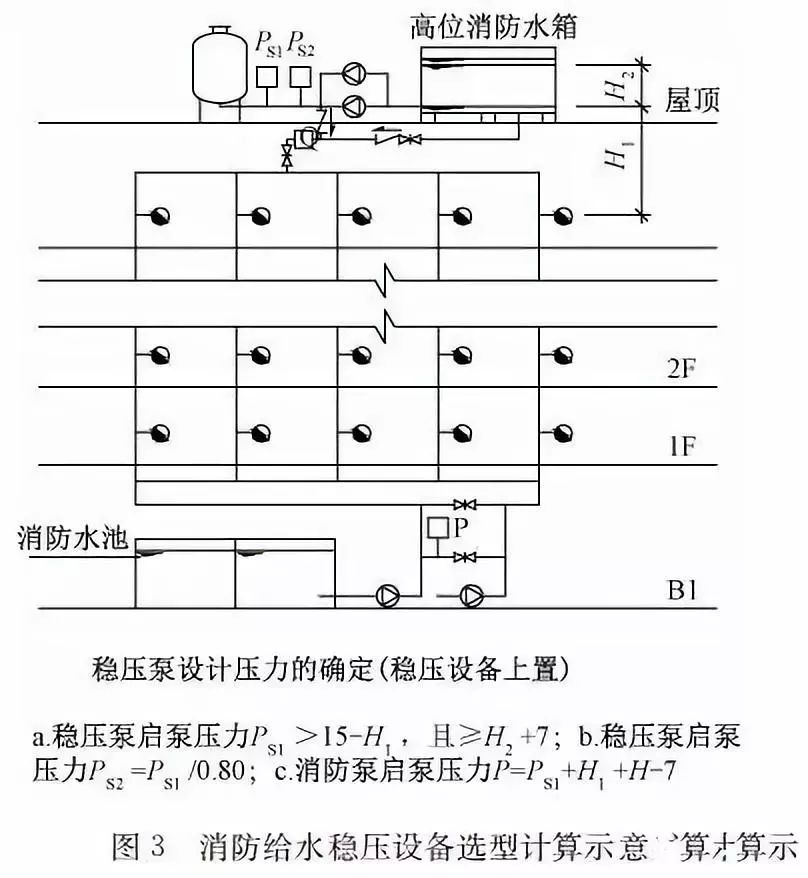

臨時高壓消防給水系統一般均應設置高位消防水箱(除符合規范規定可不設的情形外)，且對其設置高度有一定要求。日本規范規定自動噴水滅火系統屋頂消防水箱最不利的最低供水壓力為0.15 MPa，美國、英國規范則要求0.10 MPa。我國1987年版和2006年版“建規”對比均沒有規定，只在條文中要求重力自流的消防水箱應設置在建筑的最高部位。1982年版《高層民用建筑設計規范》(以下簡稱“高規”)首次提出屋頂消防水箱應滿足最不利消火栓的靜水壓力，但沒有提出設計參數，1995年版“高規”做了具體規定。國標圖集98S205編制目的是為解決臨時高壓消防給水系統高位消防水箱設置高度滿足不了系統最不利點靜水壓力時應設增壓設施的要求，其為消防專用的增壓穩壓設備的主要功能只是火災初期時、消防主泵啟動前，確保具有足夠消防壓力的30 s儲水量進行初期火災撲救，直至消防主泵全負荷啟動運行。這里更多的還是強調增壓的概念，設備類似于氣壓供水，發揮主要作用的是氣壓水罐，穩壓水泵的作用是在3 min內，補足氣壓水罐內實際穩壓水容積。利用氣壓水罐所設定的P1、P2、PS1和PS2運行壓力來控制穩壓泵運行工況。P1為根據計算求得消火栓系統或自動噴水滅火系統中最不利點所需的消防壓力作為氣壓水罐的充氣壓力。平時管道系統如有滲漏泄壓等情況，控制穩壓水泵不斷補水穩壓,在PS1、PS2(啟動-停止)反復運行，一旦有火情,管道系統大量缺水,造成PS1下降(PS1→P2)，降至P2時，立即啟動消防主泵。

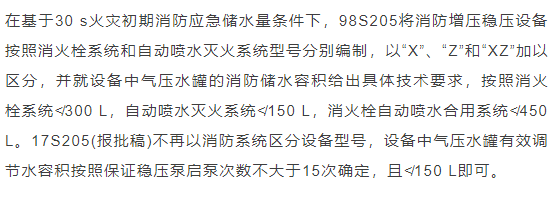

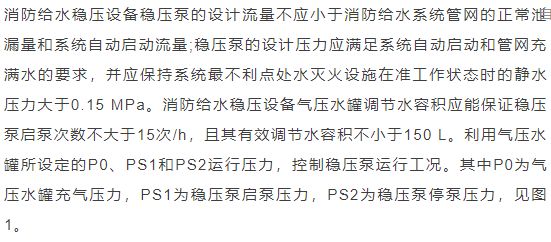

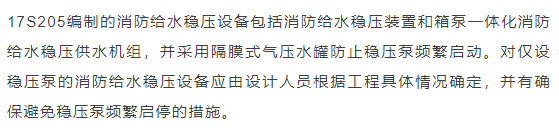

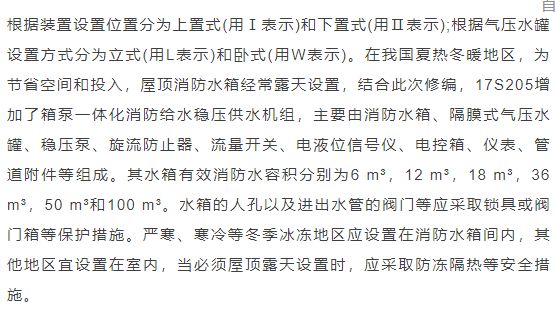

新圖集主要內容

需要注意的幾個問題

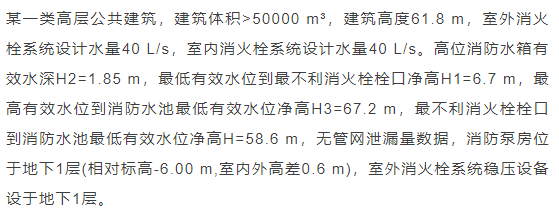

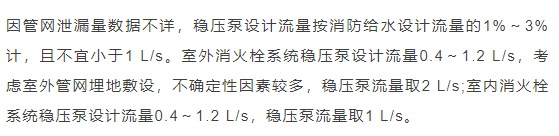

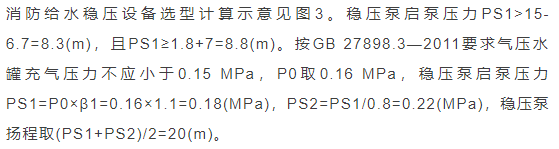

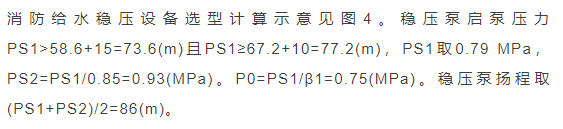

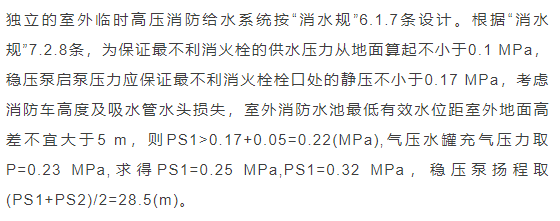

選型舉例

小結
